Selo de haste de válvula de esfera de emissão fugitiva série ESY

O design da série JST ESY é comumente usado como vedação dinâmica para haste de válvula de esfera, e o ESY com vários anéis em V e anéis de suporte em forma de T pode ser usado para válvulas de emissão fugitiva, atendendo aos requisitos da ISO-15848.

Marca:
JST Seals
Item número:
ESY
Pagamento:
T/T
Origem do produto:
China
Porta de envio:
Guangzhou
PEDIDO (MOQ):
50

Contate-Nos

Detalhes do produto

Selo de haste de válvula de esfera de emissão fugitiva série ESY

O design da série JST ESY é comumente usado comovedação dinâmica para haste de válvula de esfera, e o ESY com diversos anéis em V e anéis de suporte em T pode ser usado para válvulas de emissão fugitiva, atendendo aos requisitos da ISO-15848. Os materiais de vedação são bons para vedação de ar, compatíveis com óleo, gás ou outros produtos químicos com ácido, álcali ou H2S.

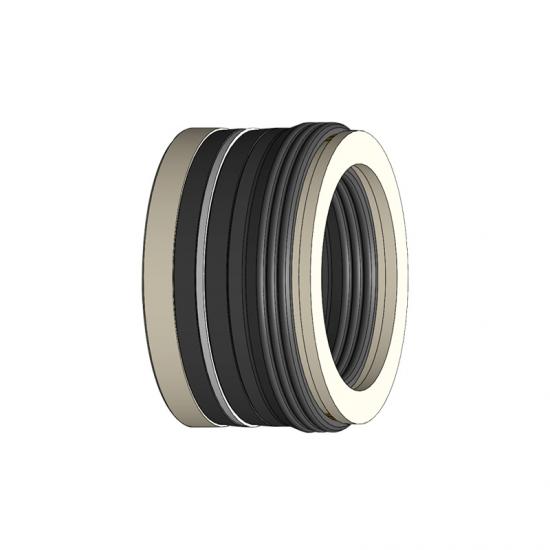

O design da ESY consiste em uma capa em formato de U, mola, anel em V, anel antiextrusão em formato de C e anel de suporte em formato de T. O anel de suporte em formato de T é capaz de proteger a capa em formato de U, evitando danos à borda.

Requisitos técnicos:

â— Pressão de trabalho: ≤10.000PSI

â— Temperatura de trabalho: -100â„ƒ~+260â„ƒ

Materiais:

â— Revestimento em forma de U: PTFE modificado (PE001), resistente a altas temperaturas e altas pressões, boa resistência ao desgaste e baixa fluência;

â— Anel V: PTFE modificado (PE001), resistente a altas temperaturas e altas pressões, boa resistência ao desgaste e baixa fluência;

â— Anel V: PTFE virgem (P1020), coeficiente de atrito muito baixo, forte vedação de ar e resistência a temperaturas ultrabaixas;

â— Anel em forma de T: PEEK (PK002), alta resistência, resistência à corrosão e ampla faixa de temperatura de aplicação;

â— Anel em forma de C: PEEK (PK002), alta resistência, resistência à corrosão e ampla faixa de temperatura de aplicação;

â— Mola: mola de liga de cor dourada, resistente à corrosão, resistente a altas e baixas temperaturas.

Características:

â— Resistente a altas temperaturas e altas pressões;

â— Compatível com produtos químicos ácidos, alcalinos ou H2S;

â— Baixo atrito e baixa taxa de vazamento de gás.

Observação: Escolha materiais diferentes de acordo com as diferentes condições de trabalho. Se você tiver requisitos especiais (pressão, temperatura, velocidade, produtos químicos especiais, etc.), entre em contato com nossa empresa.

Recomendação de Groove:


Tronco ID(h8ï¼‰/mm	CS G/mm	OD DE(H8)/mm	Tamanho mínimo do ESY L(+0,2,0)	Comprimento de chanfradura Tamanho mínimo H/mm
15~90	5.0	ID+2G	20	6
25~300	9.525	ID+2G	42	9,5
Outros CS		Pode ser personalizado de acordo com o tamanho do sulco
