As vedações de haste são vedações estáticas instaladas em gaxetas ou alojamentos para evitar o vazamento de fluido do interior de um cilindro para o exterior durante o movimento da haste.
Marca:
JST SealsItem número:
SPNS(STR)Pagamento:
T/TOrigem do produto:
ChinaPorta de envio:
GuangzhouPEDIDO (MOQ):
50Vedação hidráulica da haste em PTFE SPNS
vedações hidráulicas do tipo SPNS , também são chamados vedações de passo de amortecedor de haste Vedações estáticas instaladas em gaxetas ou alojamentos para evitar o vazamento de fluido do interior de um cilindro para o exterior durante o ciclo da haste.
Selos SPNS O PTFE pode ser aplicado em diversas situações, especialmente naquelas em que as vedações de poliuretano não são adequadas, como em fluidos óleo-água ou emulsões. O PTFE apresenta baixíssimos índices de atrito, resistência à corrosão e resistência ao calor em comparação com outros materiais de vedação conhecidos. No entanto, em comparação com o poliuretano e outros materiais de vedação de borracha, o PTFE é rígido e possui baixa elasticidade. Para aproveitar ao máximo as vantagens do PTFE, é necessário combiná-lo com um anel de expansão para complementar sua elasticidade. Ao mesmo tempo, o anel deslizante de PTFE deve ser projetado adequadamente, e o anel de expansão deve fornecer força de vedação inicial suficiente e garantir sua função de vedação estática na ranhura.
|
Vantagens:
1. Resistência química
7. Alta resistência à pressão |
| Condições de trabalho | ||||
| Pressão de trabalho | Temperatura de trabalho | Velocidade de trabalho | Meio de trabalho | Material |
| ≤40Mpa |
-30℃ a +110℃
-25℃ a +220℃
Dependendo do material selecionado |
≤4m/s | Óleo hidráulico; Gás; Água; etc. |
Faixa de PTFE: PTFE com carga de bronze
Anel de vedação:
NBR, A70±5
FKM, A75 ±5 |

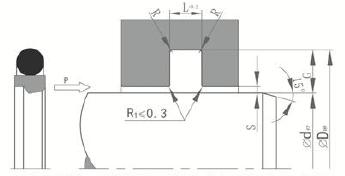

Tabela de dimensões de vedação de haste hidráulica:
Diâmetro: φ8,9-φ500mm
|
||
| PN. | Tamanho | Material |
| STR | 40X55,1X6,3 | PTFE + Bronze, NBR |
| STR | 45 x 60,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 48 x 63,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 50X65,1X6,3 | PTFE + Bronze, NBR |
| STR | 55 x 70,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 56 x 71,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 60X75,1X6,3 | PTFE + Bronze, NBR |
| STR | 63 x 78,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 65X80,1X6,3 | PTFE + Bronze, NBR |
| STR | 70X85,1X6,3 | PTFE + Bronze, NBR |
| STR | 75 x 90,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 80 x 95,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 85 x 100,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 90 x 105,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 95 x 110,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 100 x 115,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 105 x 120,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 110 x 125,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 115 x 130,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 120 x 135,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 125 x 140,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 130 x 145,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 140 x 155,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 145 x 160,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 150 x 165,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 155 x 170,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 160 x 175,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 180 x 195,1 x 6,3 | PTFE + Bronze, NBR |
| STR | 40X55,5X6,3 | PTFE + Bronze, NBR |
| STR | 45 x 60,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 48 x 63,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 50 x 65,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 55 x 70,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 56 x 71,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 60 x 75,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 63 x 78,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 65X80,5X6,3 | PTFE + Bronze, NBR |
| STR | 70 x 85,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 75 x 90,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 80 x 95,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 90 x 105,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 95 x 110,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 100 x 115,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 105 x 120,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 110 x 125,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 120 x 135,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 155 x 170,5 x 6,3 | PTFE + Bronze, NBR |
| STR | 160 x 175,5 x 6,3 | PTFE + Bronze, NBR |
Se você está interessado em nossos produtos e deseja saber mais detalhes, deixe uma mensagem aqui, responderemos o mais breve possível.
