As válvulas de esfera utilizadas em oleodutos e gasodutos operam sob condições exigentes. Podem estar expostas a alta pressão, variações de temperatura, fluidos agressivos e ciclos repetidos de abertura e fechamento. Nessas aplicações, o sistema de vedação desempenha um papel fundamental na manutenção do desempenho da válvula e na prevenção de vazamentos indesejados.

Mas o que torna um(a)Vedação da válvula de esferaAdequado para aplicações API 6D?

A resposta não reside simplesmente no material ou na classificação de pressão da vedação. A geometria da vedação, a compatibilidade do material, a resistência à extrusão, as condições da superfície, a temperatura e o projeto geral da válvula precisam funcionar em conjunto. Para aplicações em dutos e na indústria de petróleo e gás, a solução de vedação deve ser selecionada de acordo com as condições reais de serviço da válvula.

O que é uma válvula de esfera API 6D?

A norma API 6D é uma referência comum para válvulas de tubulação e dutos utilizadas na indústria de petróleo e gás natural. As válvulas de esfera projetadas para essas aplicações geralmente precisam oferecer vedação e fechamento confiáveis ​​sob condições operacionais definidas.

Uma válvula de esfera utiliza um elemento de fechamento esférico que gira para controlar o fluxo de fluido. Quando a válvula está fechada, os elementos de vedação ao redor da esfera ajudam a isolar os lados de entrada e saída da válvula.

Como a interface de vedação está diretamente relacionada ao desempenho de fechamento da válvula,Vedação de válvula de esfera API 6DPrecisa manter sua função de vedação sob as condições de pressão, temperatura e fluido especificadas para a aplicação.

Por que a seleção da vedação é importante para válvulas de esfera API 6D?

Uma válvula pode ter um corpo metálico robusto e componentes cuidadosamente usinados, mas um elemento de vedação inadequado ainda pode se tornar um ponto fraco no sistema.

Por exemplo, um material de vedação pode ter boa resistência química, mas resistência ao desgaste insuficiente para operação repetida da válvula. Outro material pode oferecer boa flexibilidade, mas tornar-se menos estável em temperaturas elevadas. Força de vedação excessiva também pode aumentar o atrito e o torque de operação.

Isso significa que a seleção de uma vedação para válvula de esfera API 6D requer a consideração de todo o ambiente operacional, e não apenas de um parâmetro de desempenho.

Fatores importantes incluem:

·Pressão de operação

• Temperatura de operação e ambiente

• Dimensões da válvula e da vedação

·Frequência de operação da válvula

• Composição de fluido ou gás

• Ciclos de pressão

• Acabamento superficial dos componentes de acoplamento

• Folga e espaço de extrusão

• Desempenho de vedação e vida útil exigidos

Quais materiais são usados ​​para as vedações das válvulas de esfera API 6D?

Não existe um único material de vedação adequado para todas as aplicações de válvulas de esfera API 6D.

Materiais elastoméricos podem ser considerados quando a flexibilidade e a recuperação da vedação são importantes. Dependendo do meio e da temperatura, diferentes compostos de borracha podem ser selecionados para fornecer a resistência necessária à exposição química e ao envelhecimento.

O PTFE e os compostos de PTFE modificados também são usados ​​em aplicações de vedação de válvulas, onde baixo atrito, resistência química e estabilidade dimensional são importantes. Diferentes cargas e formulações podem ser usadas para ajustar a resistência ao desgaste e as propriedades mecânicas.

Para aplicações exigentes na indústria de petróleo e gás, a seleção do material deve ser baseada no fluido e nas condições operacionais reais. Temperatura, pressão, composição do fluido e movimento da válvula devem ser avaliados antes da seleção do material.

Como a pressão afeta as vedações das válvulas de esfera?

A pressão é um dos fatores mais importantes no projeto de um sistema de vedação para uma válvula de esfera.

Com o aumento da pressão, o elemento de vedação pode sofrer maior deformação e apresentar maior risco de extrusão para o espaço entre os componentes de acoplamento. Ciclos repetidos de pressão podem aumentar ainda mais a tensão na vedação.

Um design adequadoVedação de válvula de esfera de alta pressãoÉ necessário manter contato suficiente com a superfície de vedação, controlando ao mesmo tempo a deformação e a extrusão.

A geometria da vedação é, portanto, importante. O perfil, o lábio de vedação, a área de contato, a estrutura de suporte e as dimensões de instalação podem influenciar a forma como a vedação responde à pressão.

Em alguns projetos, a pressão também pode contribuir para a força de vedação. No entanto, a relação entre pressão e desempenho da vedação precisa ser considerada juntamente com o atrito, as propriedades do material e as tolerâncias dimensionais.

Como a temperatura afeta o desempenho da vedação da válvula de esfera?

As válvulas de dutos podem sofrer variações significativas de temperatura durante o transporte, processamento, desligamento e inicialização.

A temperatura afeta as propriedades físicas dos materiais de vedação. Os elastômeros podem endurecer ou amolecer dependendo da temperatura, enquanto os materiais à base de polímeros podem sofrer alterações na estabilidade dimensional e no comportamento mecânico.

Em baixas temperaturas, manter um contato de vedação adequado pode se tornar mais difícil. Em temperaturas elevadas, o envelhecimento térmico e a degradação do material podem se tornar mais importantes.

Por esse motivo, uma vedação adequada para válvula de esfera deve ser selecionada de acordo com a faixa de temperatura real, e não com um limite geral de temperatura do material.

A combinação de pressão e temperatura é particularmente importante. Um material que apresenta bom desempenho sob pressão moderada à temperatura ambiente pode comportar-se de maneira diferente sob alta pressão e temperatura elevada.

Quais são as causas de vazamento em válvulas de esfera API 6D?

Vazamentos nas vedações podem ter diversas causas, e a substituição do material de vedação nem sempre é suficiente para resolver o problema.

Incompatibilidade do material de vedação

A exposição a um meio inadequado pode causar inchaço, endurecimento, amolecimento ou degradação química.

Extrusão

A alta pressão combinada com uma folga excessiva pode fazer com que o material de vedação se deforme na folga, danificando potencialmente a vedação.

Danos superficiais

Arranhões, amassados ​​ou acabamento superficial inadequado no componente de acoplamento podem interferir no contato de vedação.

Desgaste excessivo

A operação repetida da válvula pode desgastar gradualmente a interface de vedação, especialmente quando o atrito é alto ou as condições de lubrificação são inadequadas.

Instalação inadequada

Torções, cortes, contaminação ou posicionamento incorreto durante a montagem podem afetar o desempenho da vedação.

Geometria de vedação incorreta

Mesmo quando o material é adequado, um perfil inadequado pode produzir atrito excessivo ou contato de vedação insuficiente.

Compreender o mecanismo real da falha costuma ser mais útil do que simplesmente substituir uma vedação de válvula de esfera defeituosa por uma do mesmo modelo.

Como escolher a vedação ideal para uma válvula de esfera em aplicações de petróleo e gás?

O processo de seleção deve começar pelas condições de funcionamento da válvula.

Primeiramente, identifique o fluido que está sendo manuseado. Óleo, gás natural, produtos químicos e outros fluidos de processo podem ter requisitos de compatibilidade muito diferentes.

Em seguida, determine a faixa de pressão e temperatura, incluindo picos de pressão e ciclos de temperatura, quando aplicável.

A localização da vedação também é importante. Uma vedação usada em uma posição estática pode exigir uma abordagem de projeto diferente de uma exposta a movimento rotativo.

Em seguida, devem ser consideradas as dimensões e tolerâncias da válvula. A seção transversal da vedação, as dimensões da ranhura, a folga e as condições da superfície de contato afetam o desempenho final da vedação.

Para aplicações com requisitos exigentes, os engenheiros também podem precisar avaliar:

• Atrito e torque de operação

• Resistência à extrusão

• Compressão e recuperação

• Resistência ao desgaste

• Compatibilidade química

• Estabilidade térmica

• Ciclos de pressão

• Vida útil esperada

Essa abordagem baseada na aplicação ajuda a evitar a seleção de uma vedação baseada apenas no tamanho nominal ou no nome do material.

É possível personalizar as vedações das válvulas de esfera?

Os perfis de vedação padrão podem ser adequados para muitas aplicações de válvulas, mas algumas condições de operação exigem uma solução mais específica.

A personalização pode envolver o perfil de vedação, as dimensões, a formulação do material ou uma combinação desses fatores.

Por exemplo, um fabricante de válvulas pode ter um projeto de ranhura específico ou uma tolerância dimensional que não corresponda diretamente a uma vedação padrão. Em outros casos, o fluido de operação, a pressão, a temperatura ou os requisitos de fricção podem exigir uma formulação de material diferente.

Para essas aplicações, uma vedação de válvula de esfera API 6D personalizada pode ser desenvolvida com base na estrutura da válvula e nas condições de operação.

O objetivo não é simplesmente tornar a vedação mais rígida ou aumentar a força de vedação. O projeto deve equilibrar o desempenho da vedação, a mobilidade, a resistência à extrusão, a compatibilidade do material e a vida útil.

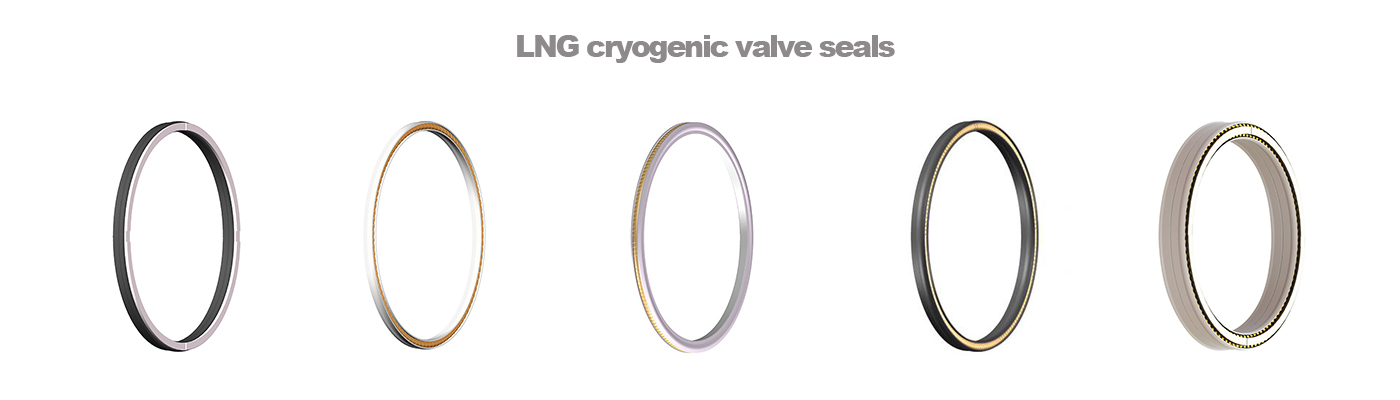

Vedação de válvulas de esfera para aplicações em petróleo e gás

Em sistemas de oleodutos e gasodutos, o desempenho da vedação está intimamente ligado à confiabilidade geral da válvula.

Uma solução de vedação adequada deve levar em consideração mais do que apenas a pressão. Compatibilidade de materiais, temperatura, movimento da válvula, condição da superfície, tolerâncias dimensionais e resistência à extrusão podem afetar o desempenho da vedação em serviço.

A JST Seals desenvolve soluções de vedação personalizadas para aplicações em válvulas industriais, com capacidades que abrangem formulação de materiais, desenvolvimento de moldes, fabricação de precisão e testes. Para aplicações exigentes de vedação de válvulas de esfera API 6D, a seleção da vedação pode ser avaliada de acordo com o projeto real da válvula e as condições de operação.

Essa abordagem focada na aplicação ajuda os fabricantes de válvulas e os usuários de equipamentos a identificar um projeto de vedação adequado ao ambiente de serviço pretendido.

Perguntas frequentes

O que é uma vedação de válvula de esfera API 6D?

Uma vedação de válvula de esfera API 6D é um componente de vedação usado em válvulas de esfera projetadas para dutos e aplicações relacionadas a petróleo e gás natural. Seu projeto e material precisam ser compatíveis com as condições operacionais especificadas da válvula.

Quais são os materiais comumente usados ​​para vedações de válvulas de esfera?

Dependendo da aplicação, podem ser utilizados elastômeros, PTFE, PTFE modificado e outros compostos de vedação projetados. O material apropriado depende da pressão, temperatura, fluido, movimento e outras condições de operação.

A vedação de uma válvula de esfera pode suportar alta pressão?

A capacidade de pressão depende do projeto completo da vedação, incluindo material, perfil, folga, componentes de suporte, temperatura e construção da válvula. Portanto, uma vedação deve ser avaliada sob as condições reais de operação, e não apenas pelo material.

Por que uma válvula de esfera API 6D apresenta vazamento?

As possíveis causas incluem degradação da vedação, extrusão, danos na superfície, desgaste excessivo, instalação incorreta, seleção inadequada de material ou perfil de vedação inadequado.

Como escolher uma vedação de válvula de esfera para óleo e gás?

Comece definindo o tipo de válvula, o local de vedação, o fluido, a pressão, a temperatura, o movimento, as dimensões, as tolerâncias e as condições da superfície. Esses parâmetros podem então ser usados ​​para determinar o material e o perfil de vedação adequados.

É possível personalizar as vedações das válvulas de esfera API 6D?

Sim. Dimensões, perfis e formulações de materiais personalizados podem ser considerados quando os produtos de vedação padrão não correspondem ao projeto da válvula ou aos requisitos de operação.
