Em equipamentos de cabeça de poço de petróleo e gás, tanto os selos MEC metal end cap quanto os selos P são usados em aplicações exigentes de vedação estática. No entanto, eles diferem na construção, nos mecanismos de vedação e nos requisitos que foram projetados para atender.

A principal diferença é que um selo MEC combina um elemento de vedação elastomérico com tampas metálicas de extremidade coladas, enquanto um selo P usa um elemento de vedação à base de elastômero com componentes de apoio para resistir à extrusão. A escolha certa depende do projeto da cabeça de poço, da posição de instalação, da classificação de pressão, das superfícies de vedação e das condições de operação.

Nenhum dos projetos é automaticamente melhor para todas as aplicações. Compreender suas diferenças ajuda engenheiros e equipes de compras a especificar um selo que corresponda ao equipamento, em vez de selecionar apenas pelo nome do produto.

1. Qual é a diferença entre um selo MEC e um selo P?

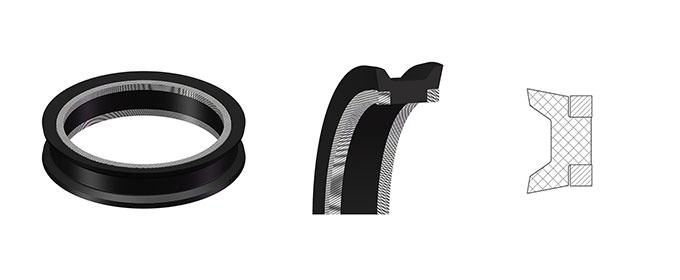

Um selo MEC (Metal End Cap) é um conjunto de vedação personalizado de elastômero com metal. O elastômero é colado a duas tampas metálicas de extremidade, que fornecem suporte mecânico e ajudam a resistir à extrusão sob alta pressão.

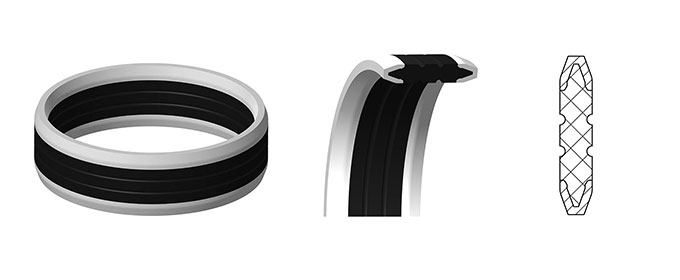

Um selo P é um selo de cabeça de poço usado em aplicações como conexões de cabeçote de revestimento e carretel de revestimento. Dependendo do projeto, ele incorpora um elemento de vedação elastomérico e componentes de apoio para ajudar a evitar a extrusão. No projeto do selo P descrito pela JST, os componentes de apoio podem ser de aço inoxidável em tela ou aço carbono maciço, e o selo é ativado por selante injetado.

Embora ambos os projetos atendam a desafios de vedação de alta pressão, seus requisitos de construção e instalação são diferentes.

2. Selo MEC vs Selo P: Principais Diferenças

A tabela descreve características típicas de projeto, e não especificações universais para o produto de todos os fabricantes. A seleção final deve ser baseada no desenho real e nos requisitos do equipamento.

3. Como funciona o projeto MEC Metal End Cap?

O projeto MEC combina a flexibilidade de um elastômero com o suporte mecânico de componentes metálicos.

Durante a instalação, o núcleo de elastômero é comprimido radialmente para estabelecer o contato inicial de vedação. Quando a pressão do sistema é aplicada, o elastômero responde à pressão e ajuda a manter o contato com as superfícies de acoplamento.

As tampas de extremidade de metal colado fornecem suporte mecânico adicional e ajudam a resistir à extrusão para dentro de folgas. Dependendo do projeto e do hardware de acoplamento, os componentes metálicos também podem contribuir para o contato metal com metal na interface de vedação.

Esta construção pode ser útil em aplicações de cabeçote de poço de alta pressão onde o furo de vedação pode apresentar imperfeições superficiais ou pequenos danos mecânicos. No entanto, a vedação não consegue compensar todos os defeitos de superfície: a condição do furo, a folga, as dimensões e os requisitos de instalação ainda devem atender aos limites especificados.

As informações de produtos MEC publicadas pela JST indicam uma pressão de trabalho de até 15.000 PSI e uma faixa de temperatura de -4°F a +392°F. Esses números são limites publicados a nível de produto, e não uma garantia de que todas as combinações de materiais possam operar em ambos os extremos simultaneamente. A classificação aplicável deve ser confirmada para a configuração selecionada.

Para mais detalhes, consulte opágina do produto MEC Metal End Cap Seal.

4. Como funciona um selo P?

Um selo P é projetado para arranjos específicos de vedação de cabeça de poço, particularmente em aplicações de cabeçote de revestimento e carretel de revestimento.

No projeto de vedação P descrito pela JST, o elastômero fornece a função de vedação, enquanto os componentes de suporte ajudam a controlar a deformação e a resistir à extrusão sob pressão. A vedação é energizada pela injeção de selante na área de vedação designada.

Os componentes de apoio são importantes porque a alta pressão pode forçar o elastômero para dentro das folgas disponíveis, causando potencialmente danos por extrusão ou falha na vedação. O desempenho exato depende da geometria da vedação, da construção do apoio, das propriedades do material e das tolerâncias do equipamento.

Os selos P não são intercambiáveis com todos os outros tipos de selos de cabeça de poço. A sua adequação depende do local de instalação pretendido e do projeto do conjunto da cabeça de poço.

Veja o JSTinformações da vedação P da cabeça do poçopara saber mais sobre aplicações de vedação em P.

5. Qual vedação é melhor para aplicações de cabeçote de poço de alta pressão?

Não há um vencedor universal. Tanto as vedações MEC quanto as P podem ser adequadas para condições exigentes de cabeças de poço quando projetadas e especificadas para a aplicação pretendida.

Uma vedação MEC pode valer a pena ser avaliada quando o projeto exige um conjunto colado de elastômero com metal, resistência substancial à extrusão e um núcleo elastomérico energizado por pressão.

Uma vedação P pode ser apropriada quando o conjunto da cabeça de poço é projetado especificamente para uma vedação P e utiliza seu arranjo prescrito de instalação e injeção de selante.

A classificação de pressão máxima por si só não é suficiente para tomar a decisão. Duas vedações com classificações de pressão semelhantes podem diferir em dimensões de instalação, interfaces de vedação, compatibilidade de materiais e requisitos de manutenção.

Os engenheiros devem verificar o seguinte antes de fazer uma seleção:

• Interface do equipamento: Confirme a disposição exata da cabeça de revestimento, carretel de revestimento ou suspensor de tubulação.
• Pressão e temperatura: Verifique a faixa de operação necessária, a direção da pressão e qualquer ciclo de pressão ou temperatura.
• Fluido de trabalho: Avalie a compatibilidade com óleo, água, gás, H₂S, CO₂ e outros fluidos presentes na aplicação.
• Superfície de vedação e folga: Verifique a condição do furo, o acabamento superficial, as tolerâncias dimensionais e as folgas de extrusão.
• Instalação e manutenção: Confirme os procedimentos de instalação, os requisitos de injeção de selante quando aplicável e se o projeto proposto pode receber manutenção conforme o esperado.
• Requisitos de qualificação:Rever as especificações de equipamento aplicáveis, os requisitos de teste e as evidências de qualificação de materiais.

Para uma visão geral mais ampla sobre a seleção de vedações de cabeça de poço, incluindo interfaces de equipamentos, condições operacionais e requisitos de aplicação, leia nosso guia: Como Selecionar uma Vedação de Suspensor de Coluna de Revestimento para Cabeças de Poço de Óleo e Gás?.

6. Um selo MEC pode substituir um selo P?

Não como uma substituição direta baseada apenas no nome do produto.

Os selos MEC e P podem desempenhar funções de vedação de cabeça de poço relacionadas, mas diferenças na seção transversal, dimensões, interfaces de vedação, estrutura de apoio e método de instalação podem impedir uma substituição direta.

Antes de considerar uma substituição, compare o desenho original do selo com a substituição proposta. Confirme o espaço de instalação, as superfícies de contato, a faixa de pressão, a compatibilidade dos elastômeros, os requisitos dos componentes metálicos e o procedimento de instalação.

Para equipamentos críticos de cabeça de poço, a substituição deve ser revisada e aprovada pelo fabricante do equipamento ou pela equipe de engenharia responsável. Se o selo P original depender de um arranjo específico de injeção de selante, um selo MEC proposto deve ser avaliado em relação ao sistema de vedação completo, em vez de apenas ao elemento de vedação.

7. Quais materiais são usados para as vedações MEC e P?

A seleção de materiais depende do meio de operação, da temperatura, da pressão e da vida útil necessária.

Para as vedações MEC, a JST lista opções de elastômeros, incluindo NBR, HNBR e FKM, combinados com componentes metálicos, como aço inoxidável. Outras ligas metálicas podem ser consideradas para projetos específicos e condições de serviço.

Para as vedações P, o elastômero e os componentes de apoio devem ser selecionados de acordo com o projeto do equipamento e as condições operacionais necessárias. A seleção de materiais deve levar em conta a compatibilidade química, a resistência à temperatura, o comportamento de descompressão e a resistência à extrusão, quando relevante.

Para serviços com gás sulfuroso (sour-gas) ou outros ambientes exigentes de petróleo e gás, não dependa apenas de um nome genérico de material. Solicite a designação específica do composto, a comprovação de qualificação e as informações de compatibilidade para o serviço pretendido.

8. Quais informações são necessárias para selecionar a vedação correta?

Independentemente de você estar avaliando uma vedação MEC, uma vedação P ou uma possível substituição, fornecer informações completas sobre a aplicação ajuda a reduzir erros de especificação e redesigns desnecessários.

Antes de solicitar uma cotação, prepare:

• Detalhes do equipamento: Fabricante, modelo, tipo de equipamento e local exato de vedação.
• Dimensões da vedação: Desenho da vedação existente, seção transversal, dimensões da ranhura e detalhes do furo de acoplamento.
• Condições de operação: Pressão de trabalho, faixa de temperatura, direção da pressão e condições de ciclagem.
• Fluidos: Óleo, água, gás, H₂S, CO₂ ou outros fluidos de processo.
• Requisitos de materiais: Composto elastomérico, material metálico e quaisquer requisitos aplicáveis de serviço ácido ou qualificação.
• Requisitos de substituição: Número da peça original, condição da vedação existente, procedimento de instalação e quaisquer problemas conhecidos de vazamento ou extrusão.

Se o desenho original da vedação não estiver disponível, desenhos do equipamento, fotografias com referências dimensionais confiáveis e o número da peça original podem ajudar o fabricante a identificar o projeto necessário. Eles não devem substituir a verificação de engenharia quando as dimensões ou classificações permanecerem incertas.

Perguntas Frequentes

Qual é a principal diferença entre uma vedação MEC e uma vedação P?

Uma vedação MEC usa um elastômero colado a duas tampas metálicas nas extremidades. Uma vedação P usa um elemento de vedação elastomérico com componentes de apoio em um arranjo de vedação de cabeça de poço designado. Seus requisitos de instalação e sistema de vedação diferem.

Uma vedação MEC é adequada para equipamentos de cabeça de poço API 6A?

As vedações MEC são usadas em aplicações de cabeças de poço de petróleo e gás de alta pressão. A adequação para uma montagem API 6A específica depende do projeto do equipamento, das dimensões, das classificações necessárias e dos requisitos de qualificação aplicáveis. Verifique a documentação específica do produto em vez de presumir a compatibilidade apenas a partir da norma.

Uma vedação MEC sempre tem uma classificação de pressão mais alta do que uma vedação P?

Não. A capacidade de pressão depende do projeto específico, do material, das dimensões, da folga de extrusão e dos testes de qualificação. Compare as classificações para os produtos exatos e as condições operacionais.

Uma vedação P pode ser substituída sem modificar a cabeça do poço?

A substituição pode ser possível quando a vedação proposta corresponde ao projeto original e aos requisitos do equipamento. Não se deve presumir que uma vedação MEC caiba ou funcione como uma substituição direta para uma vedação P sem verificação dimensional e de engenharia.

Qual vedação é melhor para serviço com gás sulfuroso?

Nenhum dos projetos é inerentemente melhor para todas as aplicações de gás sulfuroso. O composto elastomérico selecionado, os materiais metálicos, os limites de pressão e temperatura, a resistência à descompressão e as evidências de qualificação devem ser avaliados para as condições reais de serviço.

Conclusão

As vedações MEC Metal End Cap e as vedações P atendem a requisitos exigentes de vedação estática em equipamentos de cabeças de poço de petróleo e gás, mas utilizam abordagens de construção diferentes e podem exigir arranjos de instalação diferentes.

Uma vedação MEC combina um núcleo elastomérico com tampas metálicas coladas nas extremidades para flexibilidade de vedação e suporte mecânico. Uma vedação P usa seu elastômero especificado e configuração de apoio dentro de um arranjo de vedação de cabeça de poço designado.

A melhor escolha é a vedação que corresponde à interface do equipamento, às condições operacionais, aos requisitos de material e aos critérios de qualificação — e não simplesmente aquela com a maior classificação de pressão anunciada.

Precisa de ajuda para identificar a vedação de cabeça de poço correta? Compartilhe o modelo do seu equipamento, o desenho da vedação ou o número da peça, a pressão de trabalho, a temperatura e os fluidos com a JST Seals. A equipe de engenharia pode analisar os requisitos da aplicação e ajudar a determinar se uma vedação MEC, uma vedação P ou outro projeto de vedação de cabeça de poço é apropriado.
