Em sistemas de cabeça de poços de petróleo e gás, a confiabilidade da vedação é essencial para manter a integridade do poço e evitar perda de pressão. Entre as diversas soluções de vedação utilizadas em equipamentos de cabeça de poço API 6A, aFS Sealé especificamente projetada para compensar superfícies de vedação ásperas e maiores tolerâncias dimensionais normalmente encontradas em conexões de revestimento e tubulação.

Se você estiver selecionando vedações para uma cabeça de revestimento, cabeça de tubulação ou carretel de revestimento, entender como uma vedação FS funciona pode ajudar a melhorar a confiabilidade da vedação e reduzir a manutenção em ambientes petrolíferos exigentes.

O que é uma vedação FS?

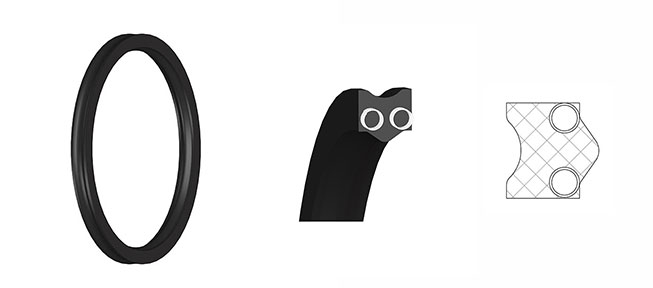

Uma vedação FS (vedação de mola flexível) é um elemento de vedação estático usado em equipamentos de cabeça de poço de petróleo e gás. Ela é instalada entre a carcaça da cabeça de poço e o revestimento ou a tubulação para criar uma barreira de pressão confiável, mesmo quando as superfícies de vedação possuem acabamentos relativamente ásperos ou maiores tolerâncias de usinagem.

Ao contrário das vedações elastoméricas convencionais que dependem principalmente da compressão, uma vedação FS incorpora um energizador de mola interno que aplica continuamente força de vedação. Isso permite que a vedação mantenha contato com as superfícies de vedação apesar de variações dimensionais ou expansão térmica durante a operação.

Devido a esse projeto, as vedações FS são amplamente utilizadas em cabeças de revestimento API 6A, cabeças de tubulação e carretéis de revestimento, onde a confiabilidade da vedação é crítica.

Onde uma vedação FS é instalada?

Uma vedação FS normalmente é instalada na área de vedação secundária dos equipamentos de cabeça de poço.

Locais comuns de instalação incluem:

• Cabeças de revestimento
• Carretéis de revestimento
• Cabeças de tubulação
• Conjuntos de carcaça de cabeça de poço

Sua função principal é vedar o espaço anular entre o revestimento ou a tubulação e o corpo da cabeça de poço, ajudando a manter a contenção de pressão durante toda a vida produtiva do poço.

Ao contrário dasvedações dinâmicas, as vedações FS operam sob condições estáticas, nas quais a retenção de pressão a longo prazo é mais importante do que acomodar movimentos alternativos.

Como funciona uma vedação FS?

O desempenho de vedação de uma vedação FS vem da combinação de um elemento de vedação elastomérico e uma mola incorporada.

Quando instalada, a mola aplica força radial de vedação contínua, permitindo que a vedação se adapte a pequenas irregularidades da superfície e compense tolerâncias de fabricação. À medida que a pressão do sistema aumenta, a pressão energiza ainda mais o elemento de vedação, aumentando a eficácia da vedação.

Esse mecanismo duplo de vedação oferece várias vantagens importantes:

• Força de vedação contínua, mesmo antes da aplicação da pressão do sistema
• Melhor compensação para acabamentos superficiais ásperos
• Vedação confiável em uma faixa maior de tolerâncias dimensionais
• Desempenho estável durante variações de pressão e temperatura

Essas características tornam as vedações FS especialmente adequadas para aplicações em cabeças de poço onde as tolerâncias de usinagem nem sempre podem ser minimizadas.

Por que as vedações FS são usadas em equipamentos de cabeça de poço?

Os equipamentos de cabeça de poço operam sob condições exigentes, incluindo alta pressão, variações de temperatura e longos intervalos de serviço. Soluções de vedação padrão podem ter dificuldade em manter uma vedação confiável quando as superfícies de contato são ásperas ou as tolerâncias dos componentes variam.

As vedações FS são projetadas para enfrentar esses desafios fornecendo:

Compensação de tolerâncias

Uma das principais vantagens de uma vedação FS é sua capacidade de acomodar maiores tolerâncias dimensionais e geométricas sem comprometer o desempenho da vedação.

Vedação estática confiável

Como as conexões de cabeça de poço permanecem estacionárias após a montagem, as vedações FS são otimizadas para vedação estática de longo prazo sob pressão contínua.

Melhoria da integridade de pressão

O projeto energizado por mola ajuda a manter uma força de vedação consistente, reduzindo o risco de vazamento durante toda a vida operacional do poço.

Adaptabilidade ao acabamento superficial

Ao contrário de algumas vedações convencionais que exigem superfícies de vedação altamente polidas, as vedações FS podem vedar efetivamente contra superfícies de revestimento e tubulação relativamente ásperas.

Vedação FS vs. vedações elastoméricas convencionais

Embora ambas as soluções de vedação sejam utilizadas em sistemas de cabeça de poço, suas características de desempenho diferem.

Para aplicações em que as tolerâncias dos componentes são mais amplas ou as superfícies de vedação são menos uniformes, as vedações FS geralmente proporcionam um desempenho de vedação mais consistente.

Quais materiais são usados nas vedações FS?

A seleção do material depende do ambiente de operação, incluindo pressão, temperatura e fluidos do poço.

Os materiais de vedação típicos incluem:

• HNBR
• FKM
• Elastômeros especiais para serviços em campos de petróleo

A mola ou o reforço incorporado é geralmente fabricado com materiais metálicos resistentes à corrosão para garantir desempenho de vedação a longo prazo.

A seleção do material deve sempre considerar:

• Pressão de operação
• Faixa de temperatura
• Fluidos produzidos
• Compatibilidade química
• Requisitos de vida útil
• Aplicações típicas das vedações FS

As vedações FS são usadas principalmente em equipamentos de cabeça de poço de superfície para produção de petróleo e gás.

As aplicações típicas incluem:

• Cabeças de revestimento API 6A
• Carretéis de revestimento
• Cabeças de tubulação
• Conjuntos de cabeça de poço de superfície
• Sistemas de vedação de cabeça de poço de alta pressão

Essas aplicações exigem uma vedação confiável de longo prazo para garantir uma operação segura e manter a integridade do poço durante toda a perfuração, completação e produção.

Como selecionar a vedação FS correta?

A seleção da vedação FS correta exige a avaliação tanto do projeto do equipamento quanto das condições operacionais.

As principais considerações incluem:

• Tipo de equipamento de cabeça de poço
• Classificação de pressão
• Faixa de temperatura
• Dimensões do revestimento e da tubulação
• Qualidade do acabamento superficial
• Tolerâncias dimensionais
• Compatibilidade com o meio
• Requisitos de especificação API

Trabalhar com um fabricante experiente devedações para cabeça de poçopode ajudar a garantir que o projeto e o material da vedação correspondam às condições operacionais específicas da sua aplicação.

Conclusão

Uma vedação FS é uma vedação estática energizada por mola desenvolvida especificamente para equipamentos de cabeça de poço API 6A. Sua capacidade de compensar acabamentos superficiais ásperos e tolerâncias dimensionais mais amplas a torna uma solução de vedação eficaz para cabeças de revestimento, cabeças de tubulação e carretéis de revestimento que operam sob condições exigentes de campos petrolíferos.

Comparadas às vedações elastoméricas convencionais, as vedações FS fornecem uma força de vedação mais consistente, melhor compensação de tolerâncias e maior integridade de pressão a longo prazo. Ao selecionar o projeto e o material de vedação adequados, os operadores podem melhorar a confiabilidade da cabeça de poço, reduzir riscos de vazamento e prolongar a vida útil do equipamento.

Perguntas frequentes

O que é uma vedação FS?

Uma vedação FS é uma vedação estática energizada por mola usada em equipamentos de cabeça de poço API 6A para vedar entre o alojamento da cabeça de poço e o revestimento ou a tubulação. Ela é projetada para compensar superfícies de vedação ásperas e maiores tolerâncias dimensionais, mantendo uma contenção de pressão confiável.

Onde uma vedação FS é instalada?

As vedações FS são normalmente instaladas em cabeças de revestimento, carretéis de revestimento, cabeças de tubulação e outros componentes da cabeça de poço onde é necessária uma vedação estática de longo prazo.

Por que as vedações FS são usadas em vez de vedações convencionais?

As vedações FS fornecem carregamento contínuo por mola e melhor compensação de tolerâncias, tornando-as mais adequadas para equipamentos de cabeça de poço com acabamentos superficiais ásperos, variações dimensionais e condições de pressão exigentes.

As vedações FS são adequadas para cabeças de poço de alta pressão?

Sim. As vedações FS são projetadas especificamente para aplicações de cabeça de poço de alta pressão e são comumente usadas em equipamentos API 6A. A seleção adequada do material e do projeto da vedação deve sempre ser baseada na pressão, temperatura e condições do meio de operação reais.
