Em sistemas de cabeça de poço de petróleo e gás, selecionar a correta solução de vedação é essencial para manter a integridade da pressão e a segurança operacional a longo prazo. Dois produtos de vedação comumente usados em cabeças de revestimento e cabeças de tubulação são o FS Seal e o P Seal. Embora ambos sejam projetados para vedação estática em equipamentos de cabeça de poço, eles são projetados para diferentes condições de vedação e requisitos de instalação.

Este guia explica as principais diferenças entre FS Seals e P Seals, ajudando engenheiros e fabricantes de equipamentos a escolher a solução mais adequada para suas aplicações em cabeças de poço.

O que é um FS Seal?

Um FS Seal é uma vedação estática projetada para equipamentos de cabeça de poço onde a superfície do revestimento pode apresentar acabamentos relativamente ásperos ou maiores tolerâncias dimensionais. Ele cria uma vedação confiável combinando compressão de elastômero com vedação assistida por pressão, permitindo compensar irregularidades da superfície enquanto mantém a integridade da vedação em condições de alta pressão.

FS Seals são comumente instalados em:

• Cabeças de revestimento
• Carretéis de revestimento
• Cabeças de tubulação
• Conjuntos de cabeça de poço de superfície

A capacidade de se adaptar a superfícies de vedação imperfeitas faz deles uma opção preferida para muitas aplicações padrão de cabeça de poço.

O que é um P Seal?

Um P Seal é uma vedação de cabeça de poço energizada por pressão, projetada especificamente para vedar o espaço anular entre o revestimento e a carcaça da cabeça de poço. Ele consiste em um elemento de vedação de elastômero combinado com anéis de suporte antiextrusão, que podem ser fabricados em malha de aço inoxidável ou aço carbono sólido dependendo da aplicação.

Uma vez aplicada a pressão do selante, o elastômero se expande contra as superfícies de vedação enquanto os anéis de suporte evitam a extrusão sob alta pressão diferencial.

P Seals são normalmente instalados na área inferior de vedação de um carretel de revestimento ou cabeça de tubulação para fornecer vedação redundante entre o espaço anular do revestimento e a conexão flangeada.

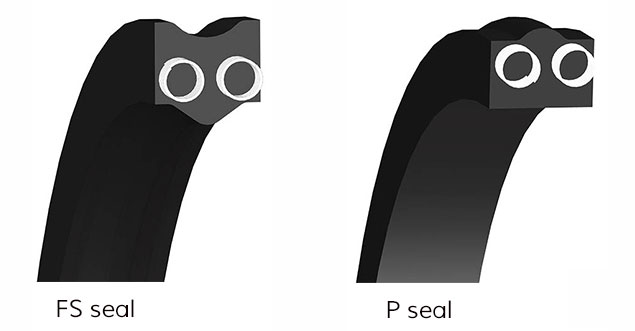

FS Seal vs P Seal: principais diferenças

Embora ambas as vedações sejam usadas em equipamentos semelhantes, seus mecanismos de vedação e métodos de instalação são diferentes.

Qual vedação apresenta melhor desempenho sob alta pressão?

Ambas as soluções de vedação são adequadas para serviços de campos de petróleo de alta pressão, mas lidam com a pressão de maneiras diferentes.

Uma vedação FS depende de compressão mecânica combinada com a pressão do sistema para melhorar o desempenho da vedação. À medida que a pressão interna aumenta, a vedação se torna mais firmemente engatada com as superfícies de contato.

Uma vedação P, no entanto, é ativada por selante. O selante injetado ativa o elastômero, enquanto os anéis de apoio integrados fornecem forte resistência contra extrusão. Esse projeto torna a vedação P particularmente eficaz em aplicações que exigem uma barreira de vedação redundante sob pressões extremamente altas.

Como os requisitos de instalação diferem?

A instalação é outra distinção importante entre os dois projetos.

As vedações FS são instaladas durante a montagem da cabeça de poço e começam a vedar imediatamente por meio de compressão controlada.

As vedações P requerem injeção de selante após a instalação. Esse processo adicional de ativação permite que a vedação compense folgas maiores e mantenha o desempenho de vedação mesmo se as condições operacionais mudarem ao longo do tempo.

Devido a essa diferença, as vedações P são frequentemente selecionadas quando os operadores exigem um nível adicional de segurança de vedação.

Qual vedação você deve escolher?

A escolha depende das condições operacionais e do projeto do equipamento.

Uma vedação FS é geralmente preferida quando:

• É necessária vedação padrão de cabeça de poço
• Superfícies ásperas de revestimento precisam ser acomodadas
• A vedação estática confiável de longo prazo é o objetivo principal

Uma vedação P geralmente é a melhor escolha quando:

• É esperada pressão extremamente alta
• É necessária capacidade de vedação redundante
• O desempenho antiextrusão é crítico
• Sistemas de injeção de selante são incorporados ao projeto da cabeça de poço

Em última análise, a solução adequada deve ser selecionada com base na configuração do equipamento, classificação de pressão, projeto da ranhura de vedação e especificações API aplicáveis.

Vedações FS e P personalizadas para equipamentos de cabeça de poço

Na JST Seals, fabricamos vedações FS e P para equipamentos de cabeça de poço API. Nossas soluções de vedação são projetadas para ambientes exigentes de petróleo e gás, onde a integridade da pressão e uma longa vida útil são essenciais.

Oferecemos:

• Dimensões personalizadas com base em desenhos da cabeça de poço
• Materiais NBR, HNBR, FKM e FFKM
• Anéis de apoio de aço inoxidável em malha ou aço carbono sólido para vedações P
• Suporte de engenharia para novos equipamentos e vedações de reposição
• Controle de qualidade rigoroso para aplicações de cabeça de poço de alta pressão

Se você precisa de uma substituição padrão ou de uma solução de vedação personalizada, nossa equipe de engenharia pode ajudar a selecionar a vedação adequada para suas condições operacionais.

Perguntas frequentes

As vedações FS e P são intercambiáveis?

Não. Embora ambas sejam usadas em equipamentos de cabeça de poço, elas possuem estruturas de vedação, métodos de ativação e requisitos de instalação diferentes. Elas devem ser selecionadas de acordo com o projeto original do equipamento e as condições de serviço.

Qual vedação é melhor para superfícies ásperas de revestimento?

Ambos os projetos são capazes de vedar superfícies de revestimento ásperas. Os FS Seals compensam por meio do seu perfil de vedação e compressão, enquanto os P Seals usam selante injetado e anéis de apoio para manter o desempenho da vedação.

Por que um P Seal usa anéis de apoio?

Os anéis de apoio impedem que o elastômero seja extrudado para os espaços de folga sob alta pressão, melhorando a estabilidade da vedação e prolongando a vida útil.

Ambas as vedações podem ser personalizadas?

Sim. Os FS Seals e os P Seals podem ser personalizados em termos de tamanho, material do elastômero e configuração dos anéis de apoio para atender aos requisitos específicos de equipamentos de cabeça de poço e operação.
