O que é um conjunto de vedação em V?

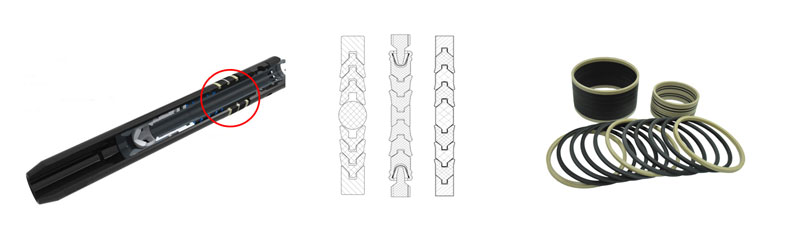

UM Conjunto de vedação em V —frequentemente referido como um pilha de selos ou pilha de empacotamento em V —é uma combinação de múltiplos elementos de vedação dispostos em uma configuração empilhada. Cada elemento apresenta um perfil em forma de V, permitindo que o conjunto se energize sob pressão e crie uma vedação confiável e duradoura. Como os anéis individuais se flexionam e se adaptam às mudanças de pressão, um conjunto em V proporciona excelente desempenho de vedação em ambientes exigentes de petróleo e gás.

Como funciona uma vedação em V?

O princípio de vedação baseia-se na expansão ativada por pressão.

Quando a pressão do poço ou a pressão hidráulica é aplicada, cada anel em V na coluna se expande para fora, pressionando firmemente contra a carcaça metálica. Isso cria uma vedação hermética tanto em condições estáticas quanto dinâmicas. A coluna é tipicamente composta por:

• Adaptadores fêmea – que fornecem suporte estrutural
• Vários anéis em V – os principais elementos de vedação
• Adaptadores macho – ajudam a distribuir a carga e estabilizar a pilha.

Essa configuração garante que o conjunto suporte altas pressões, grandes folgas de extrusão e movimentos mecânicos significativos.

Onde são utilizados os conjuntos de vedação em V na indústria de petróleo e gás?

As vedações em V são amplamente utilizadas em diversas ferramentas e equipamentos de superfície para campos petrolíferos. As aplicações típicas incluem:

• Componentes da cabeça do poço e da árvore de Natal
• Empacotadores e ferramentas de fundo de poço
• Atuadores hidráulicos e equipamentos BOP
• Válvulas de serviço de alta pressão

Graças ao design da pilha, que tolera desgaste, desalinhamento e ciclos de pressão, ela é ideal para as condições adversas e imprevisíveis encontradas em ambientes de perfuração e produção.

Por que escolher um conjunto de vedação em V?

Uma montagem em V oferece diversas vantagens:

• 1. Vedação muito robusta
• 2. Múltiplos lábios de vedação para uma vedação eficaz.
• 3. Substituição fácil em campo com anéis bipartidos.
• 4. Ampla variedade de tamanhos
• 5. Pode ser usado em bancadas com superfícies de má qualidade.
• 6. Temperaturas de operação de -49°F a +500°F / -45°C a +260°C, dependendo do elastômero.
• 7. Compatível com praticamente todos os tipos de mídia
• O material da pilha de vedação pode ser PEEK e PTFE modificado, apresentando boa elasticidade, eficiência de vedação e resistência à extrusão.

Para equipamentos que precisam permanecer seguros sob pressões variáveis — como corpos de cabeças de poço, sistemas de acionamento e ferramentas de empacotamento — as vedações em V oferecem confiabilidade consistente.

O conjunto de vedação em V é projetado para fornecer uma vedação estável e ativada por pressão em aplicações exigentes de petróleo e gás. Ao combinar múltiplos anéis em formato de V em uma única estrutura, oferece durabilidade, adaptabilidade e alta resistência à extrusão, tornando-se a solução de vedação preferida em ambientes de alta pressão em cabeçotes de poço e fundos de poço.
